用例建模 绘制用例图

使用 UMLet 建模：

• 1、根据订旅馆建模文档，Asg-RH.pdf：

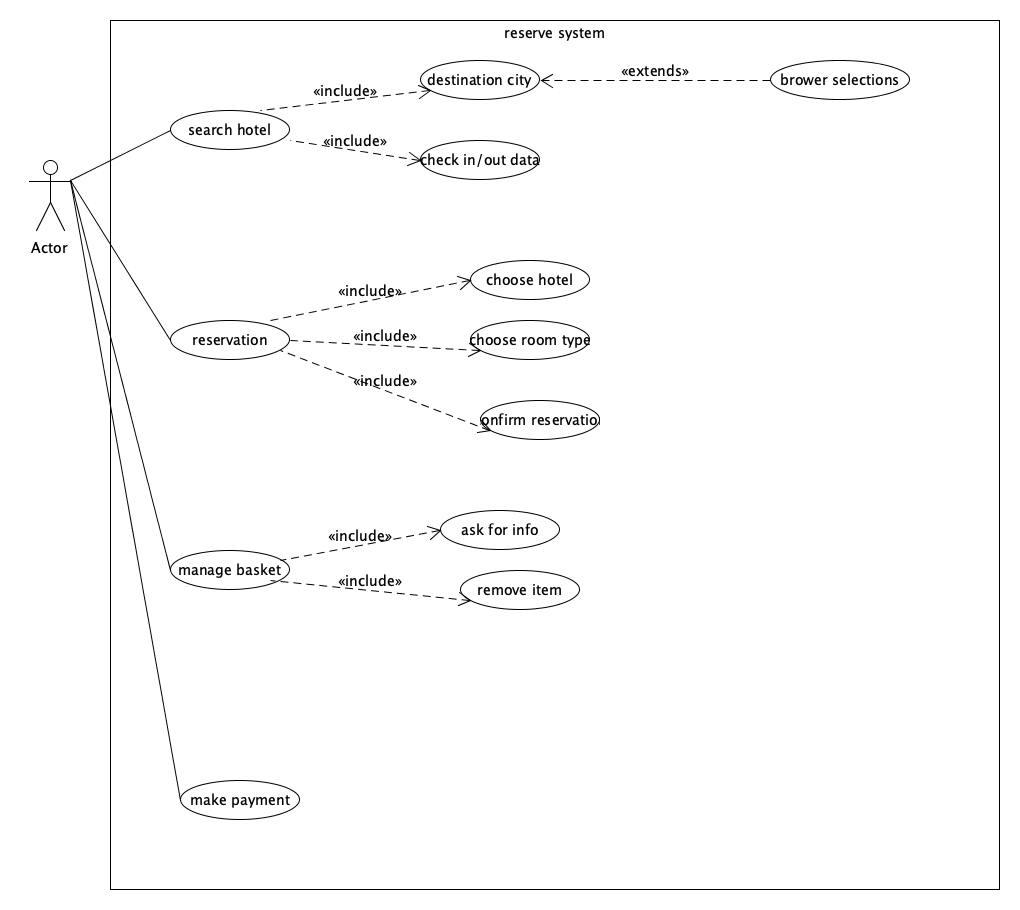

  • 绘制用例图模型（到子用例）

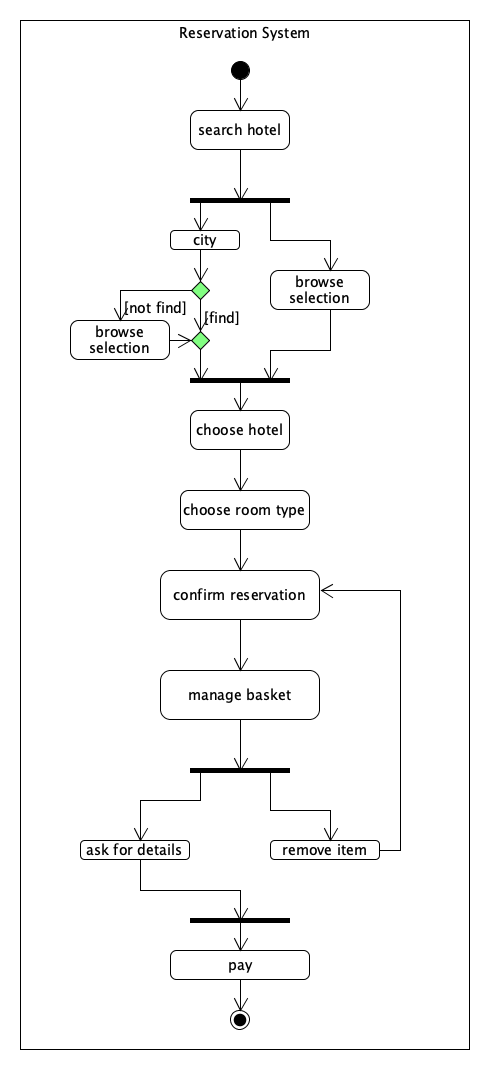

  • 给出 make reservation 用例的活动图



• 2、根据课程练习“投递员使用投递箱给收件人快递包裹”的业务场景

  • 分别用多泳道图建模三个场景的业务过程

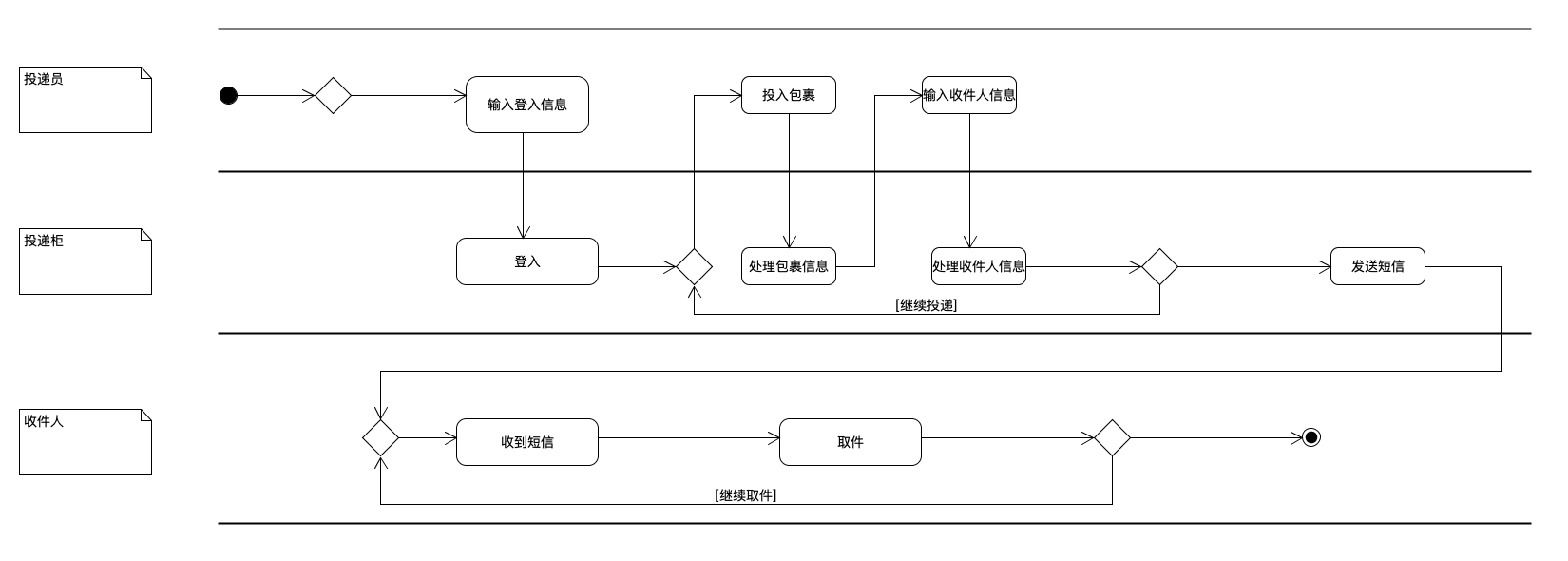

    • 场景1

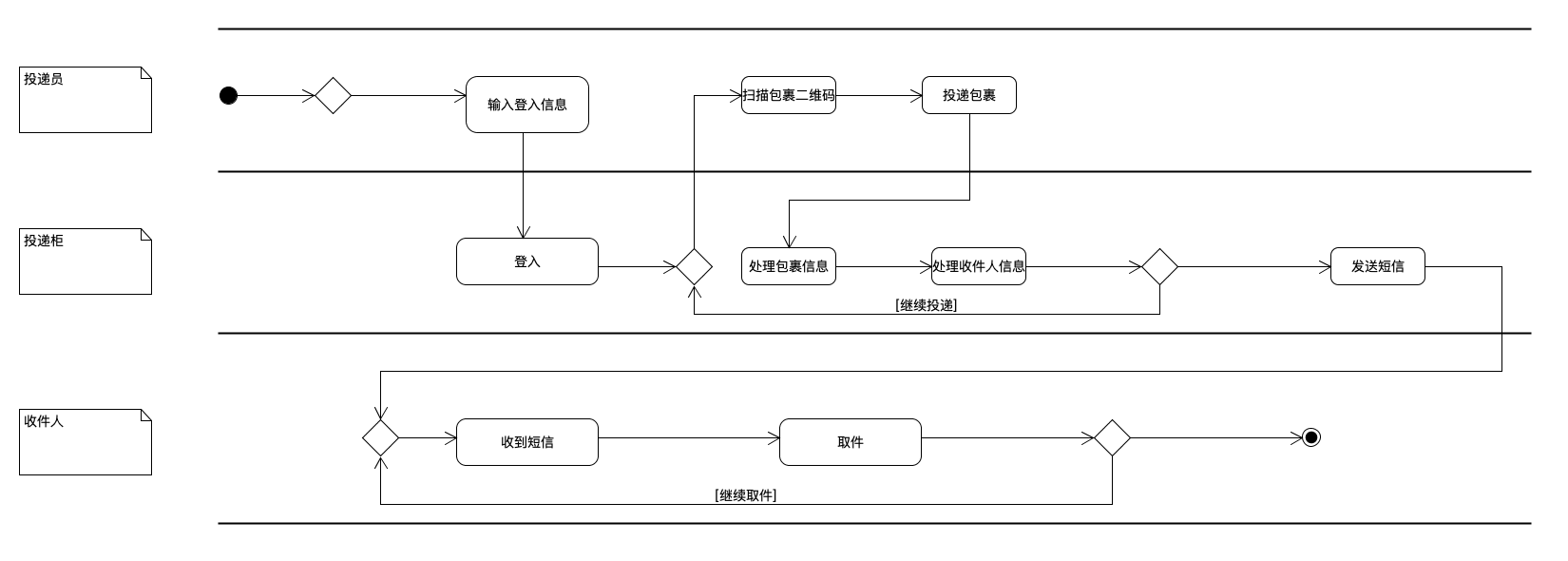

    • 场景2

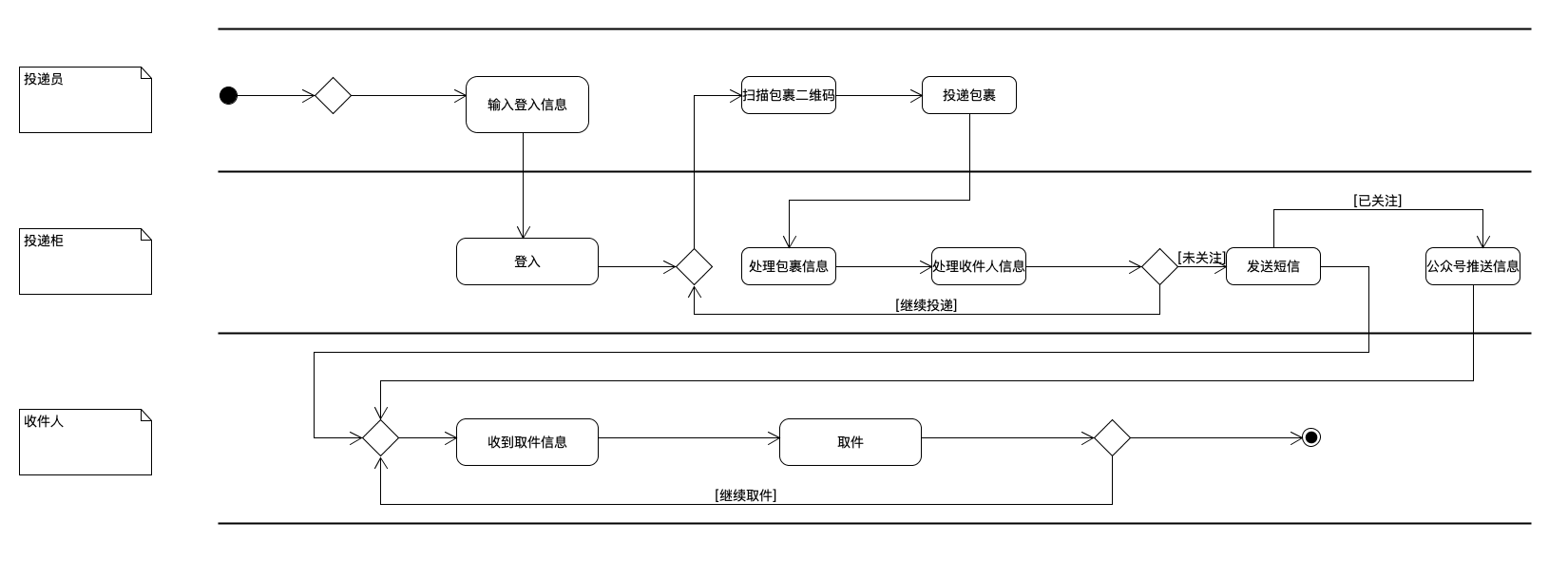

    • 场景3

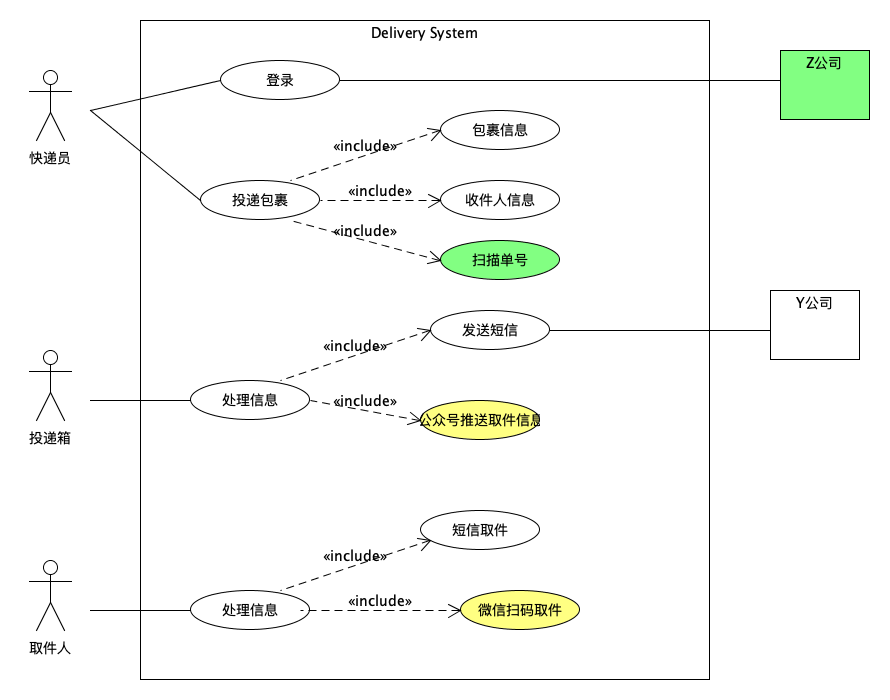

• 根据上述流程，给出快递柜系统最终的用例图模型

  • 用正常色彩表示第一个业务流程反映的用例
  • 用绿色背景表述第二个业务场景添加或修改的用例，以及支持 Actor
  • 用黄色背景表述第三个业务场景添加或修改的用例，以及支持 Actor
