领域建模 概念与数据建模

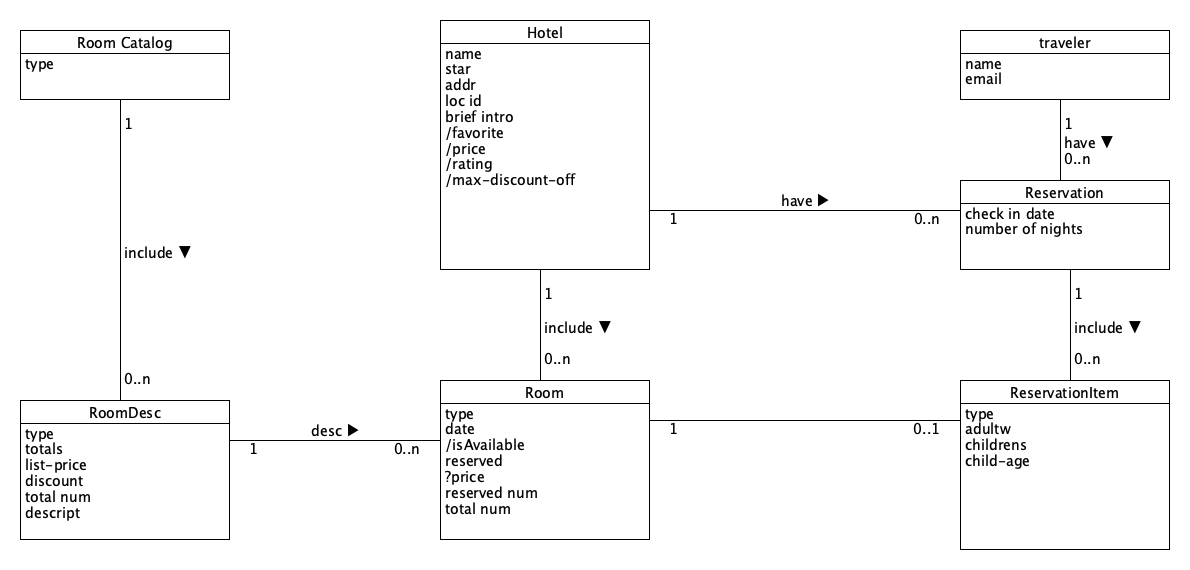

• 1、使用类图，分别对 Asg_RH 文档中 Make Reservation 用例以及 Payment 用例开展领域建模。然后，根据上述模型，给出建议的数据表以及主要字段，特别是主键和外键
  • 注意事项：
    • 对象必须是名词、特别是技术名词、报表、描述类的处理；
    • 关联必须有多重性、部分有名称与导航方向
    • 属性要注意计算字段
  • 数据建模，为了简化描述仅需要给出表清单，例如：
    • Hotel（ID/Key，Name，LoctionID/Fkey，Address…..）
• 邻域建模：

• 数据建模：
  • Hotel(name,star,addr,loc id,brief intro,favorite,price,rating,max-discount-off)
  • Room(type,date,isAvailable,reserved,price,reserved num,total num)
  • Reservation(check in date,check out date,number of nights)
  • traveler(name,email)
  • Payment (ID/PrimeryKey, ReservationID/ForeignKey, Date, Time, Total)
  • CreditCard (ID/PrimeryKey, TravelerID/ForeignKey, PaymentID/ForeignKey, Number, SecurityCode, ExpiryDate)

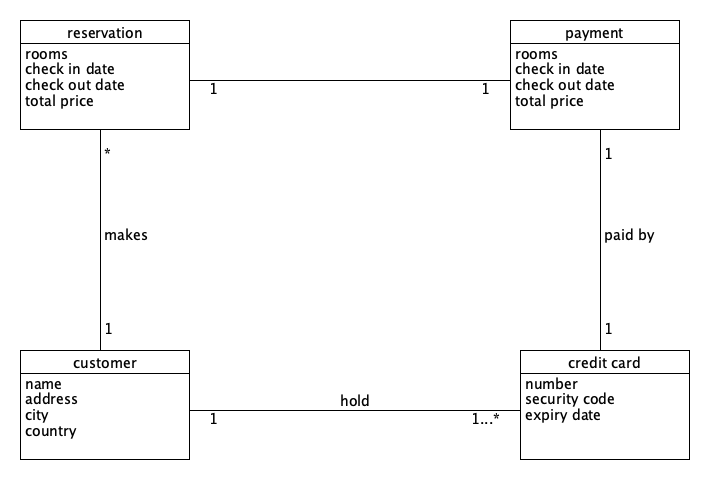

• 对payment用例开张领域建模

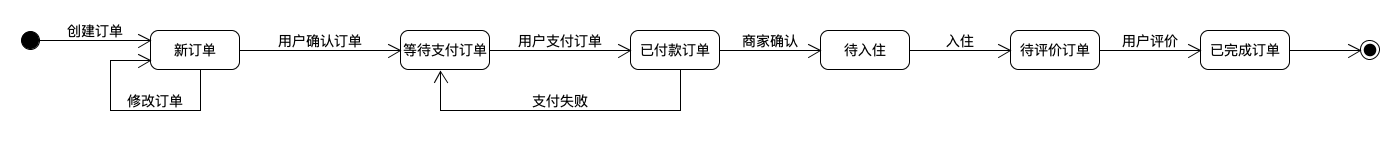

• 2、使用 UML State Model，对每个订单对象生命周期建模
  • 建模对象： 参考 Asg_RH 文档， 对 Reservation/Order 对象建模。
  • 建模要求： 参考练习不能提供足够信息帮助你对订单对象建模，请参考现在 定旅馆 的旅游网站，尽可能分析围绕订单发生的各种情况，直到订单通过销售事件（柜台销售）结束订单。
